Simcenter Flotherm 2404

• Simcenter Flotherm 中的材料圖智能部件介紹
• 將材料圖智能部件用于 PCB 和IC封裝熱設計工作流程


Simcenter Flotherm XT 2304

• 快速、輕松地建立 PCB 熱過孔模型

 很高興宣布 Simcenter Flotherm 2404 和 Simcenter Flotherm XT 2404 電子熱仿真軟件正式發布。請閱讀以下內容，了解新版本的亮點。

Simcenter Flotherm 2404

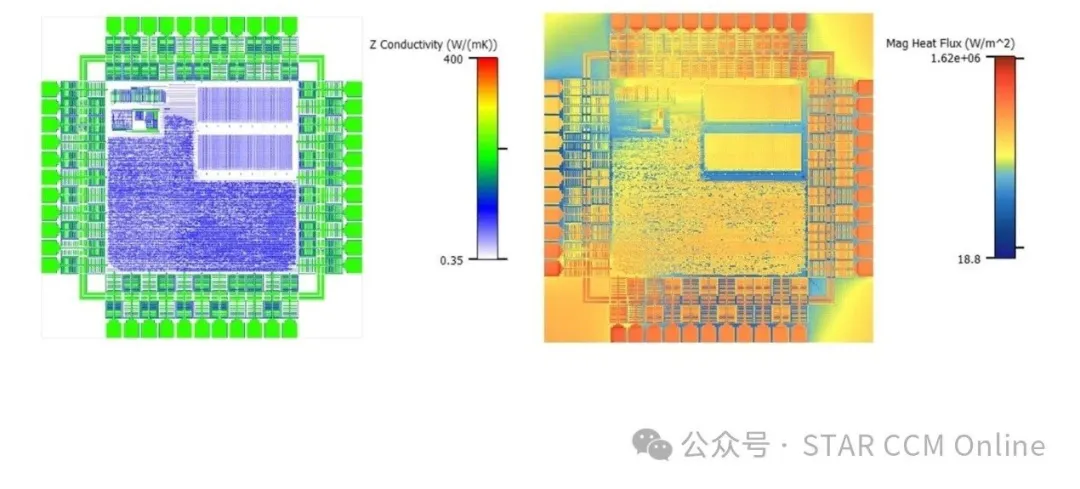

Simcenter Flotherm 中的材料圖智能部件介紹材料圖是一種計算效率高且精確的方法，用于表示印刷電路板（PCB）銅和層的材料變化，以及復雜IC封裝基板和金屬化管芯的建模。材料圖文件將材料屬性表示為具有局部定義的區域，這些局部定義具有設定的熱導率、比熱容和密度值，以完全表示材料屬性的變化。Simcenter Flotherm 2404 電子熱仿真軟件中的材料圖智能部件利用導入的材料圖文件，與由數千個幾何對象組成的典型建模方法相比，能夠更快、更準確地對現代IC封裝和PCB板進行建模。

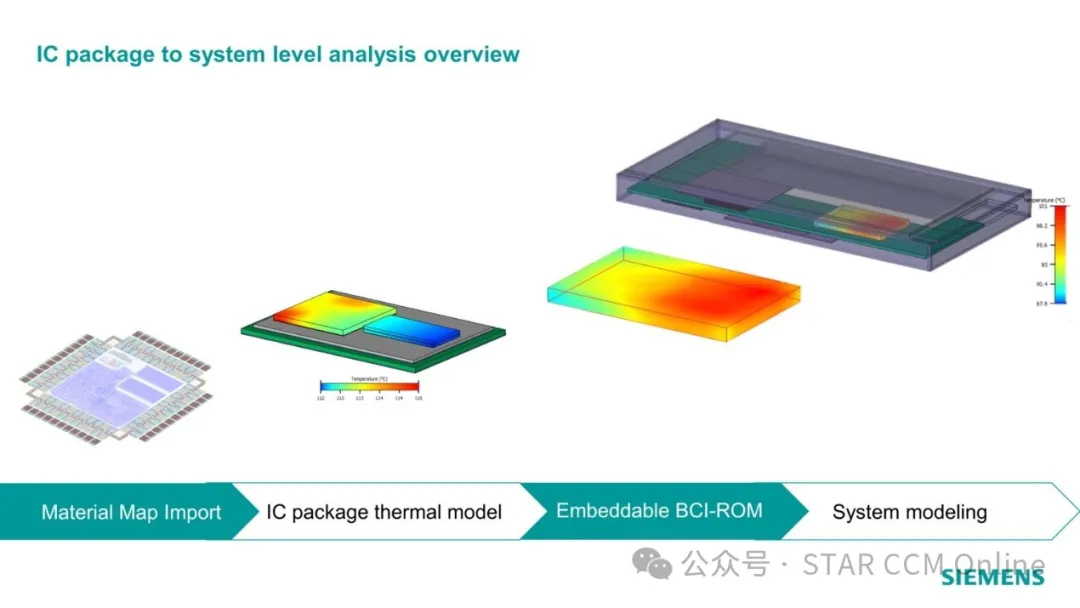

材料圖智能部件用于PCB和IC封裝的熱設計工作流程

快速方便地建立PCB熱過孔模型

 Simcenter Flotherm XT EDA 接口增加了新的PCB熱過孔建模功能，因此您可以更輕松地探索熱管理選項：

• 在組件下快速添加熱過孔

• 當轉移到Simcenter Flotherm XT時，熱過孔被創建為具有正交各向異性材料特性的陣列的長方體表示

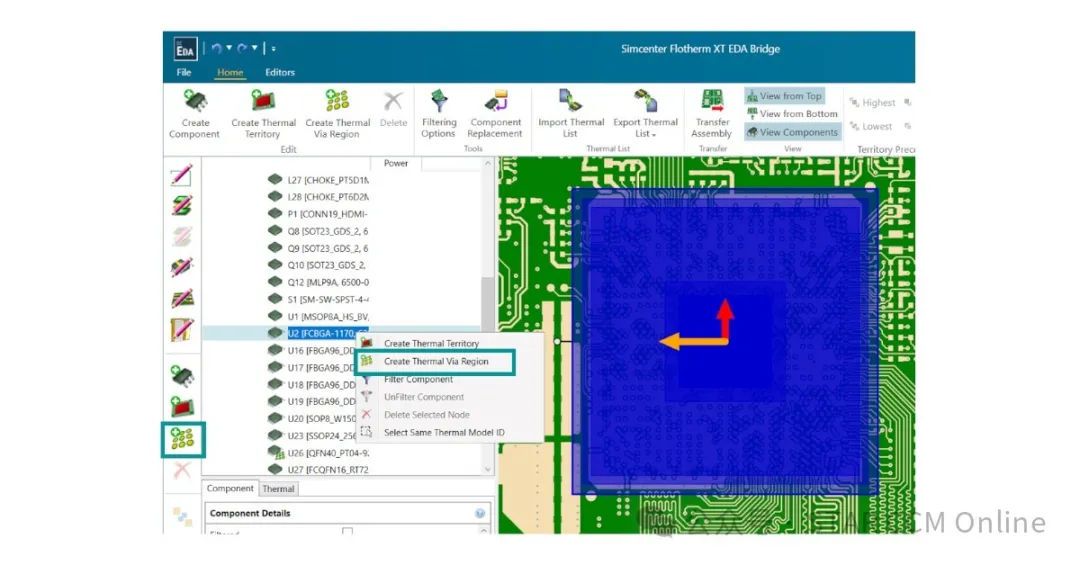

如何在EDA橋中的組件下添加熱過孔

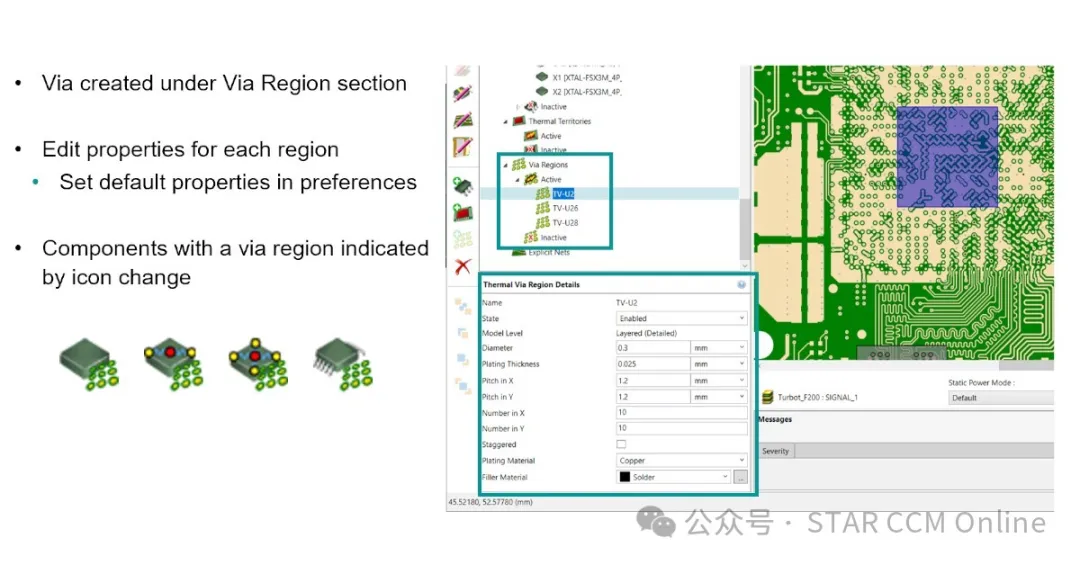

如何編輯PCB熱過孔屬性

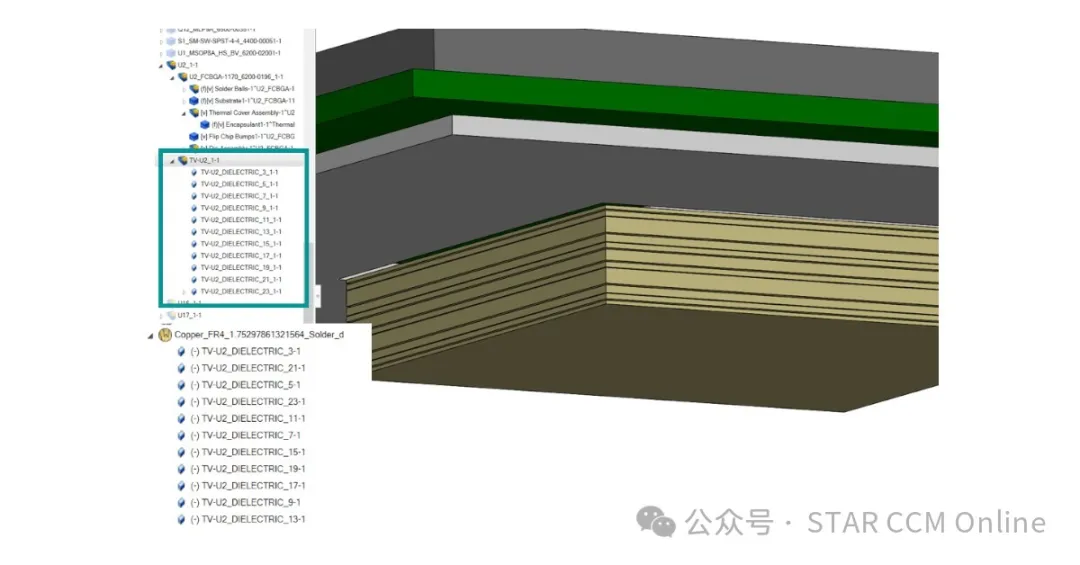

熱過孔如何出現在Simcenter Flotherm XT中一旦轉移到Simcenter Flotherm XT環境，熱過孔部件就會在器件組件中創建。它被命名為TV-”Component Designator”。為每個介電層創建幾何結構，并根據過孔區域特性計算材料的有效雙軸熱導率。
